製品情報

砲金（BC）製品

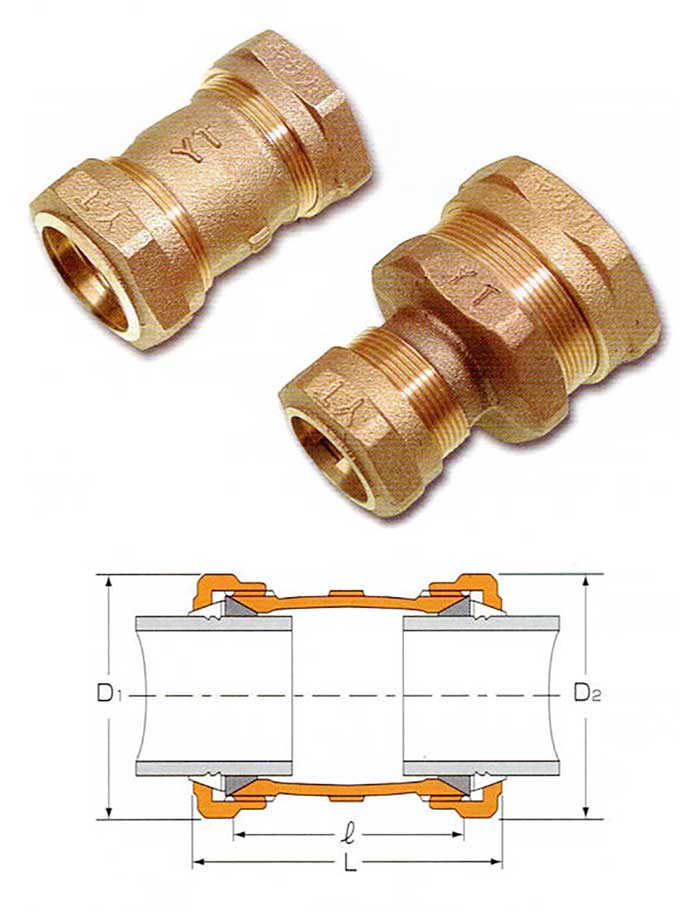

YT-S（ソケット）

（単位mm）

横スクロール出来ます

記号	L	ℓ	D1	D2	梱包
呼び径	L	ℓ	D1	D2	梱包
10	60	44	33	33	100
13	62	45	39	39	100
20	68	50	46	46	70
25	75	55	54	54	50
30	84	65	67	67	30
40	88	70	73	73	25
50	99	77	89	89	12

10mmには銅管用も有ります。リプが無いタイプもあります。

径違いソケット（単位mm）

横スクロール出来ます

記号	L	ℓ	D1	D2	梱包
呼び径	L	ℓ	D1	D2	梱包
13×10	60	42	39	33	70
20×13	63	45	46	39	50
25×13	66	47	54	39	50
25×20	68	49	54	46	50
30×13	72	53	67	39	40
30×20	76	57	67	46	30
30×25	82	62	67	54	30
40×13	73	55	73	39	30
40×20	74	56	73	46	25
40×25	78	59	73	54	25
40×30	87	68	73	67	25
50×13	78	58	89	39	20
50×20	79	59	89	46	20
50×25	82	61	89	54	18
50×30	85	64	89	67	15
50×40	83	63	89	73	15

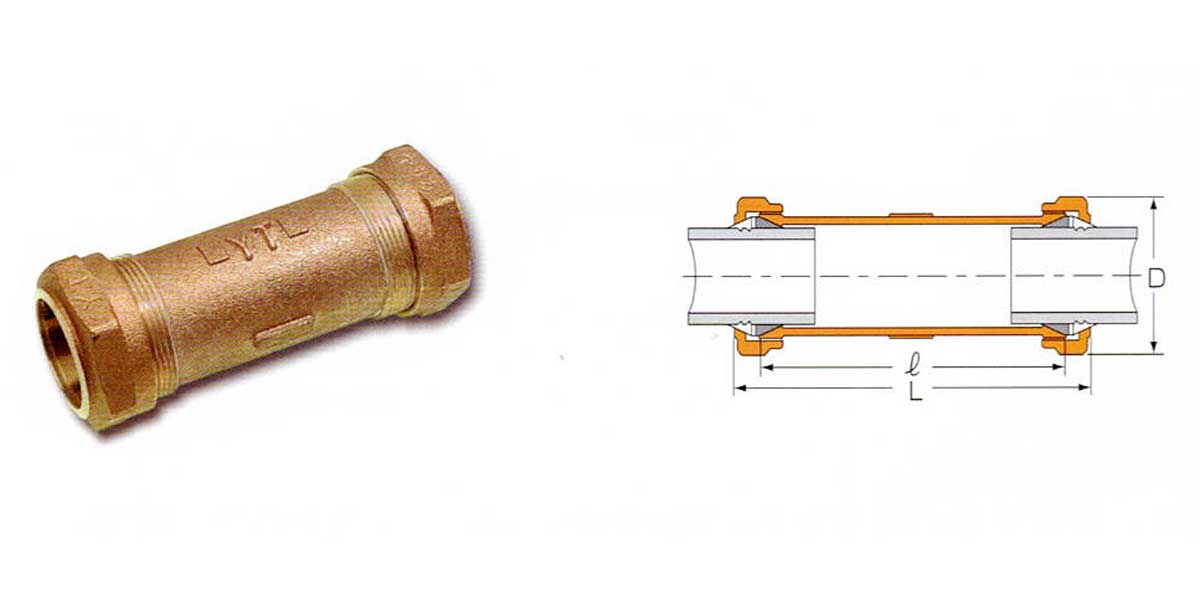

YT-LS（ロングソケット）補修用

クランプ治具等でポリエチレン管を断水した箇所の補修用として御使用下さい。
管の補修でパイプを短く切りすぎてソケットで接続できない場合はYT-LS（ロングソケット）が便利です。

YT-LS（ロングソケット）補修用

（単位mm）

記号	L	ℓ	D	梱包
呼び径	L	ℓ	D	梱包
13	99	82	39	60
20	110	92	46	45
25	121	101	54	30
30	139	120	67	18
40	154	136	73	15
50	168	146	89	12

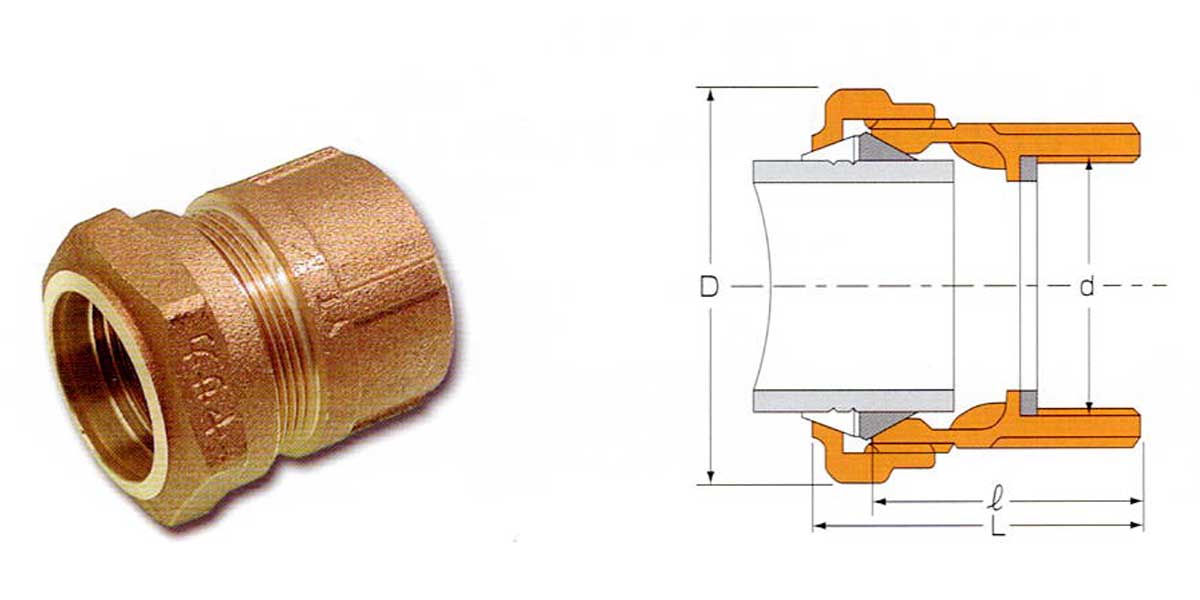

YT-メーターAP（アダプター）
別名：分止水栓用アダプター

YT-メーターAP（アダプター）

（単位mm）

記号	L	ℓ	D	d	梱包
呼び径	L	ℓ	D	d	梱包
13	45	36	39	PF3/4	150
20	49	40	46	PF1	80
25	53	43	54	PF11/4	50
30	61	51	67	PF11/4	40
40	64	55	73	PF2	30
50	71	60	89	PF21/2	20

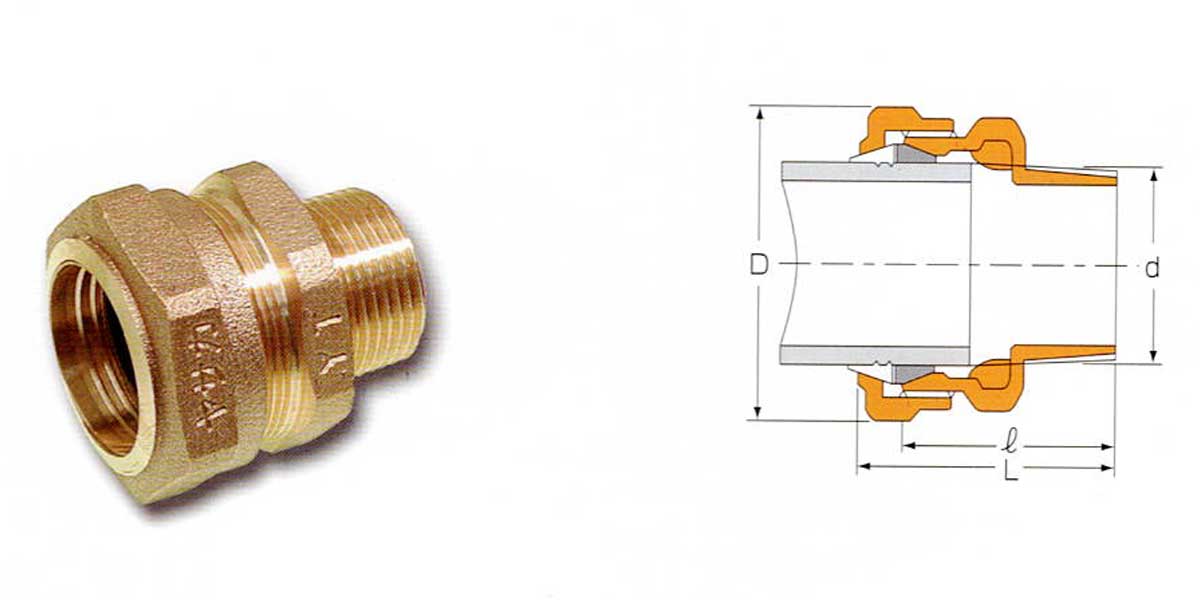

YT-AP（アダプター・オス）
別名：バルブソケット・オス

YT-AP（アダプター・オス）

（単位mm）

記号	L	ℓ	D	d	梱包
呼び径	L	ℓ	D	d	梱包
13	45	36	39	PT1/2	150
20	49	40	46	PT3/4	100
25	54	44	54	PT1	50
30	58	48	67	PT1/4	40
40	61	52	73	PT1/2	30
50	68	57	89	PT2	20
10×13	45	30	33	PT1/2	150
20×13	49	40	46	PT1/2	100

YT-AP（アダプター・メス）
別名：バルブソケット・メス

YT-AP（アダプター・オス）

（単位mm）

記号	L	ℓ	D	d	梱包
呼び径	L	ℓ	D	d	梱包
13	43	34	39	PF1/2	150
20	47	38	46	PF3/4	100
25	52	42	54	PF1	50
30	55	45	67	PF11/4	40
40	58	49	73	PF11/2	30
50	65	54	89	PF2	20
10×13	45	36	33	PF1/2	150

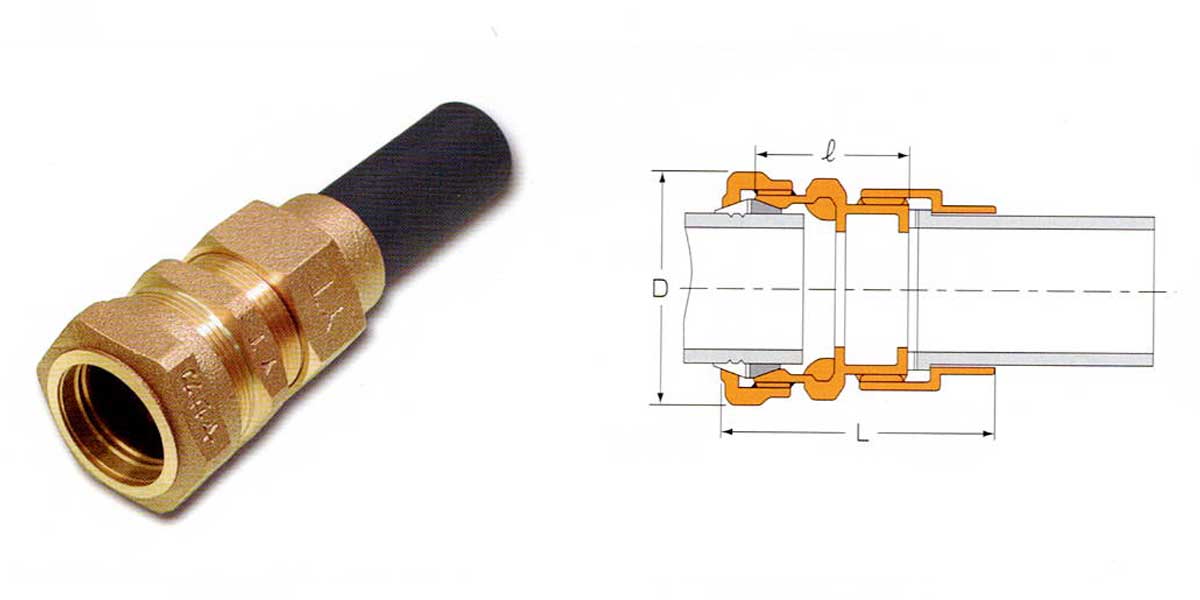

YT-塩ビ管用AP（アダプター）
別名：塩ビソケット
HIシモク（ユニオンソケット付）

YT-塩ビ管用AP（アダプター）

（単位mm）

記号	L	ℓ	D	梱包
呼び径	L	ℓ	D	梱包
13	66	34	39	100
20	73	38	46	70
25	82	40	54	50
30	87	47	67	30
40	92	51	73	20
50	101	55	89	12
10×13	65	35	33	100

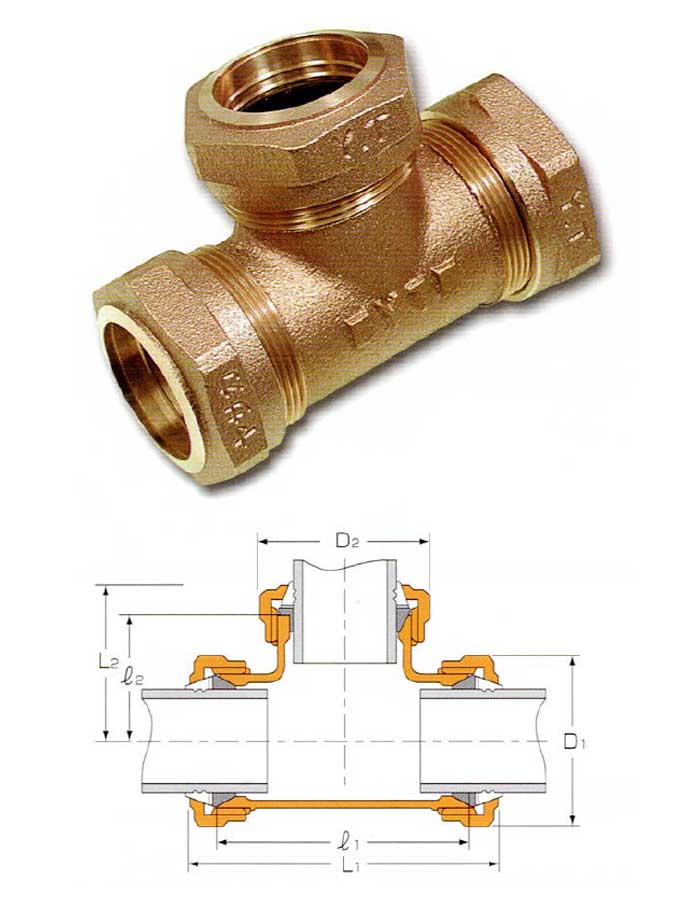

YT-T（チーズ）

（単位mm）

横スクロール出来ます

記号	L1	ℓ1	L2	ℓ2	D1	D2	梱包
呼び径	L1	ℓ1	L2	ℓ2	D1	D2	梱包
13	77	60	41	32	39	39	50
20	86	68	45	36	46	46	30
25	92	72	50	40	54	54	25
30	119	100	60	50	67	67	20
40	132	114	66	57	73	73	15
50	152	130	75	64	89	89	10

径違いチーズ（単位mm）

横スクロール出来ます

記号	L1	ℓ1	L2	ℓ2	D1	D2	梱包
呼び径	L1	ℓ1	L2	ℓ2	D1	D2	梱包
20×13	86	68	45	36	46	39	35
25×13	92	72	49	40	54	39	30
25×20	92	72	49	40	54	46	30
30×13	95	76	54	45	67	39	20
30×20	101	82	56	46	67	46	20
30×25	109	90	58	48	67	54	15
40×13	98	80	56	47	73	39	24
40×20	104	86	58	49	73	46	24
40×25	111	93	60	51	73	54	20
40×30	121	103	62	52	73	67	15
50×13	112	90	65	56	89	39	15
50×20	122	100	66	57	89	46	15
50×25	124	102	68	58	89	54	15
50×30	132	110	71	61	89	67	12
50×40	137	115	72	63	89	73	10

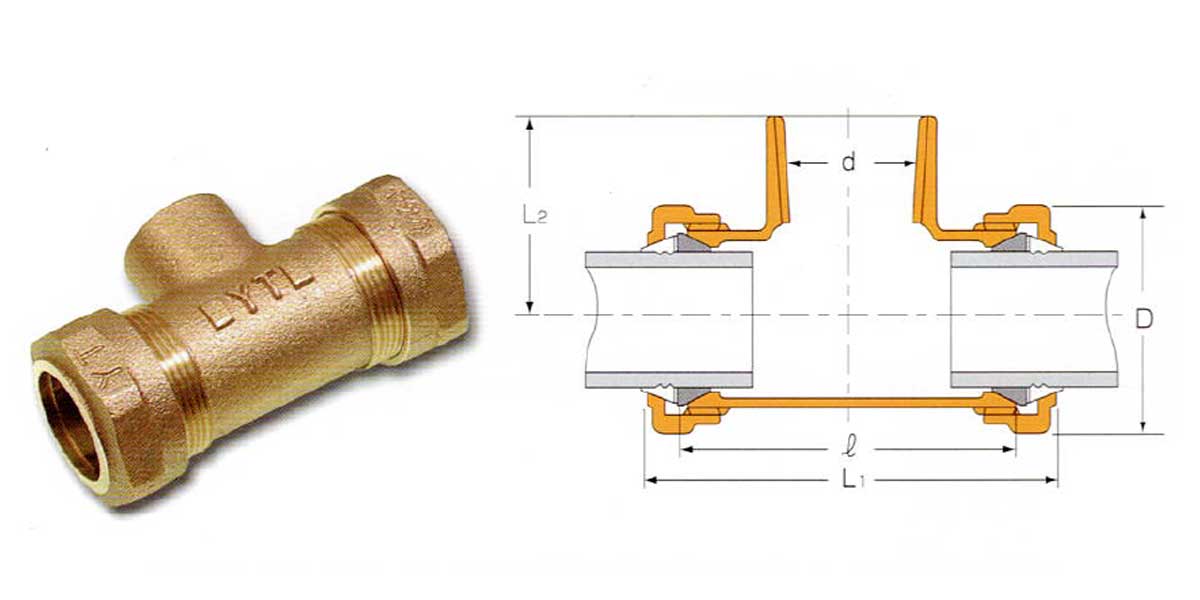

YT-NT（エヌティー）
ネジチーズ

YT-NT（エヌティー）

（単位mm）

横スクロール出来ます

記号	L1	ℓ	L2	D	d	梱包
呼び径	L1	ℓ	L2	D	d	梱包
13	77	60	30	39	PT1/2	50
20	86	68	37	46	PT3/4	40
20×13	84	67	35	46	PT1/2	45

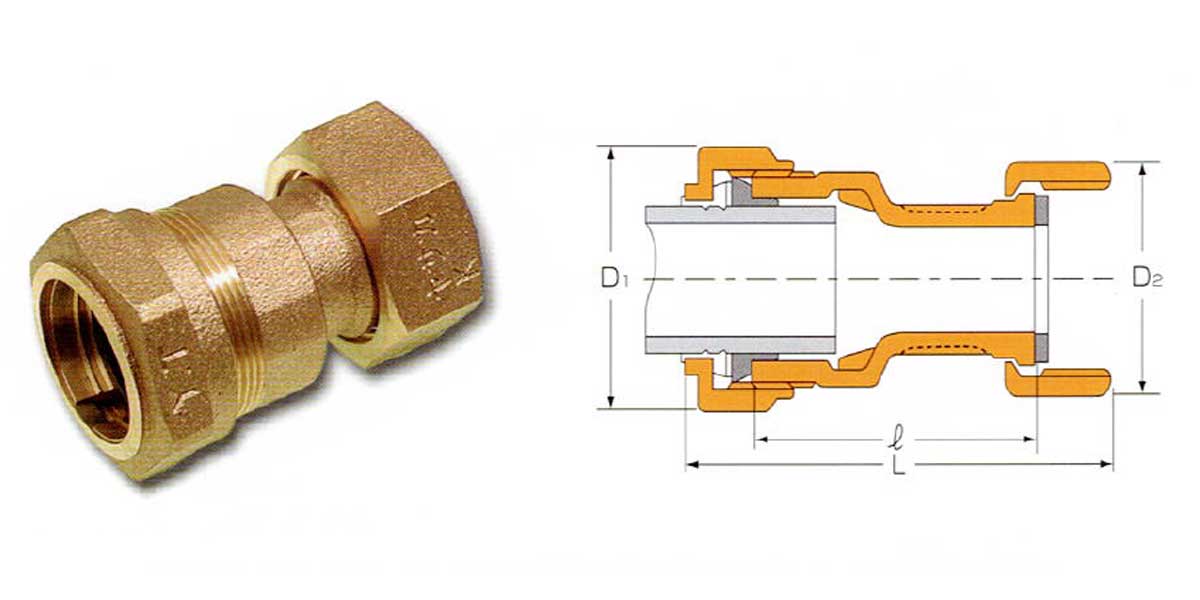

YT-メーターユニオン

（単位mm）

横スクロール出来ます

記号	L	ℓ	D1	D2	梱包
呼び径	L	ℓ	D1	D2	梱包
13	67	46	39	32	100
20	75	51	46	40	70
25	85	58	54	48	50
30	112	83	67	57	30
40	123	91	73	70	18
50	137	101	89	85	12
20×13	69	47	46	32	100

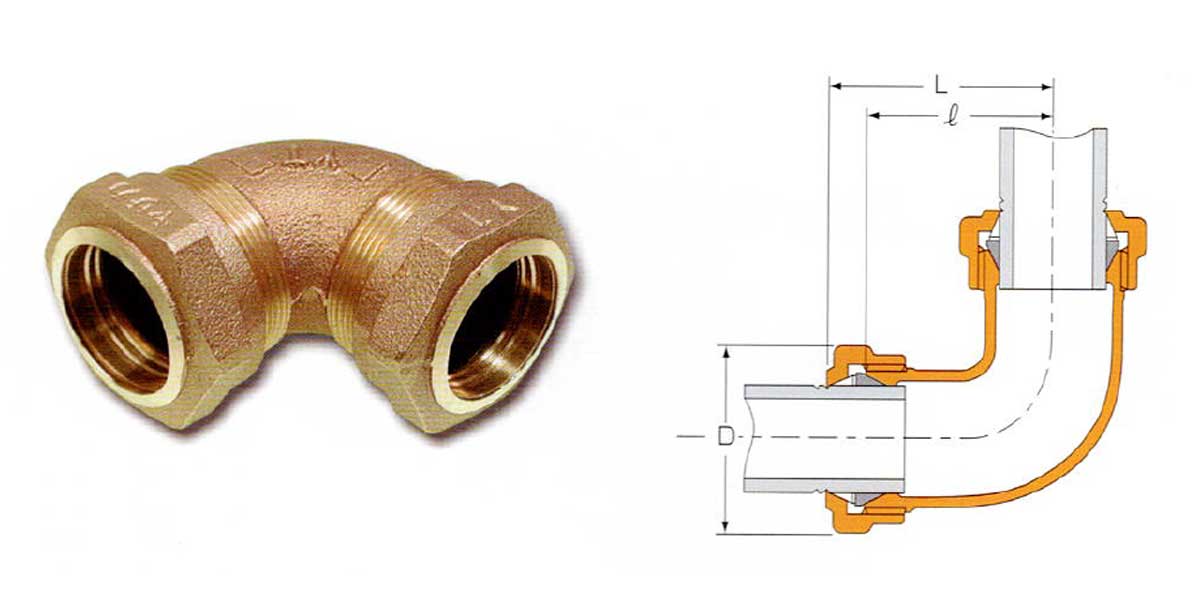

YT-L（エルボ）90°

（単位mm）

横スクロール出来ます

記号	L	ℓ	D	梱包
呼び径	L	ℓ	D	梱包
13	41	32	39	80
20	47	38	46	40
25	52	42	54	35
30	59	50	67	20
40	64	55	73	18
50	74	63	89	15

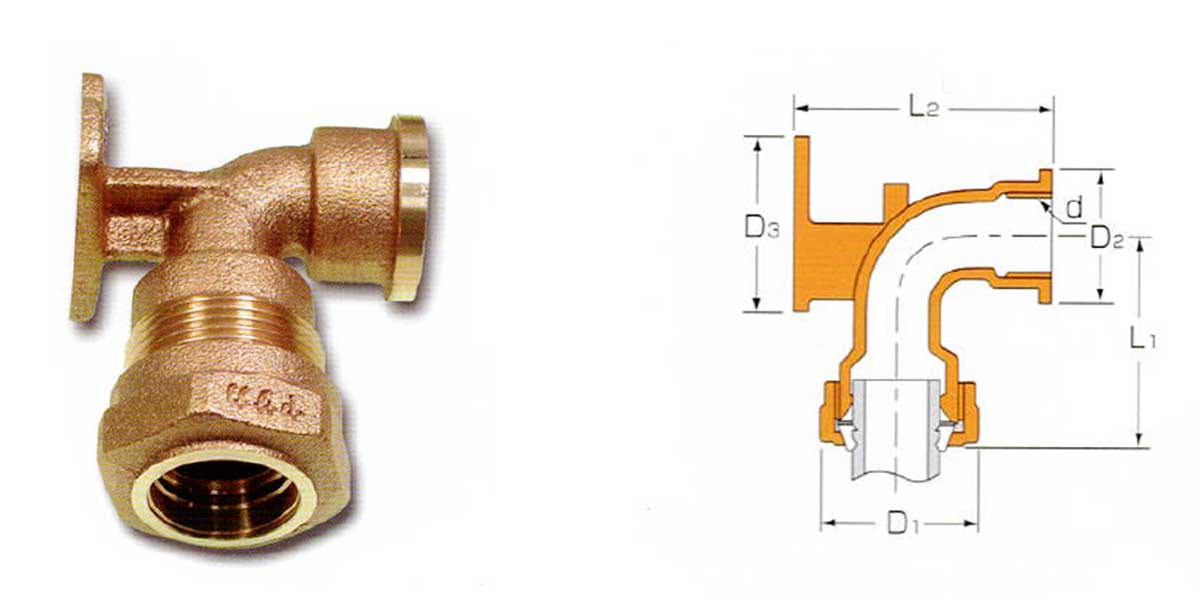

YT-水栓L（座付エルボ）

（単位mm）

横スクロール出来ます

記号	L1	L2	D1	D2	D3	d	梱包
呼び径	L1	L2	D1	D2	D3	d	梱包
13	50	55	39	31	34	PS1/2	70

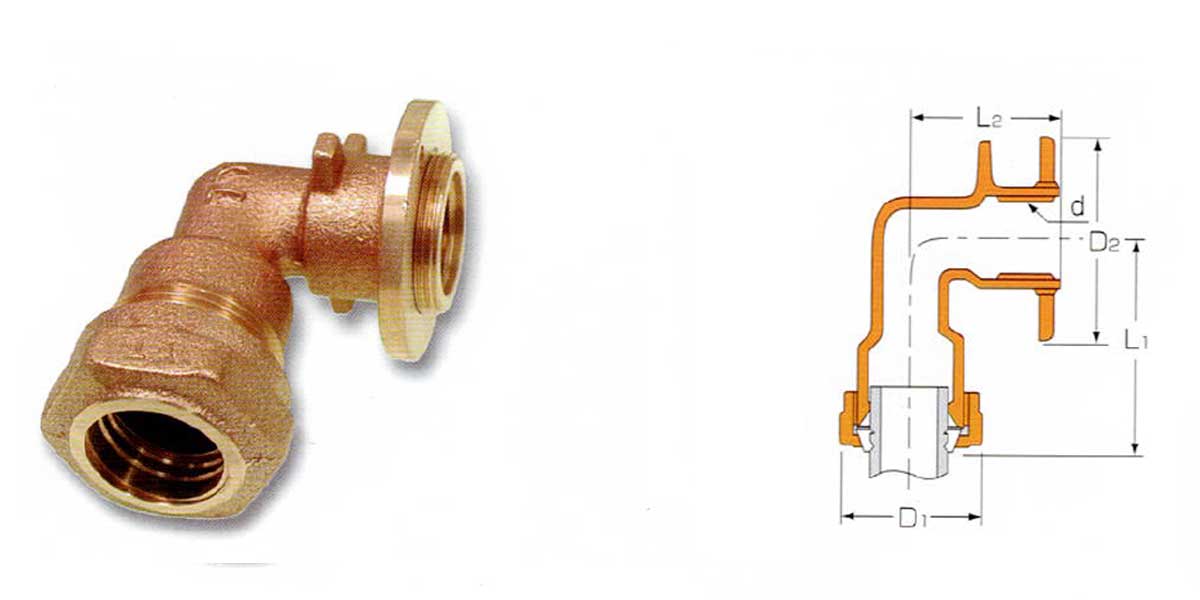

YT-水栓L（コン柱エルボ）

（単位mm）

横スクロール出来ます

記号	L1	L2	D1	D2	d	梱包
呼び径	L1	L2	D1	D2	d	梱包
13	47	35	39	45	PS1/2	70
