– Products製品情報

亜鉛メッキ製（白）・エポキシ樹脂コーティング製（エポ）65mm、75mmは管端内部にコアを使用してください。（本体に一般管用コア同梱）●黒心可鍛鋳鉄製品

YT-S（ソケット）

YT-S（ソケット）

（単位mm）

記号	L	ℓ	D	梱包
呼び径	L	ℓ	D	梱包
13	68	50	42	70
20	73	55	48	45
25	80	60	56	35
30	85	65	65	25
40	92	70	72	18
50	99	77	88	12
65	112	95	110	12
75	124	100	122	8

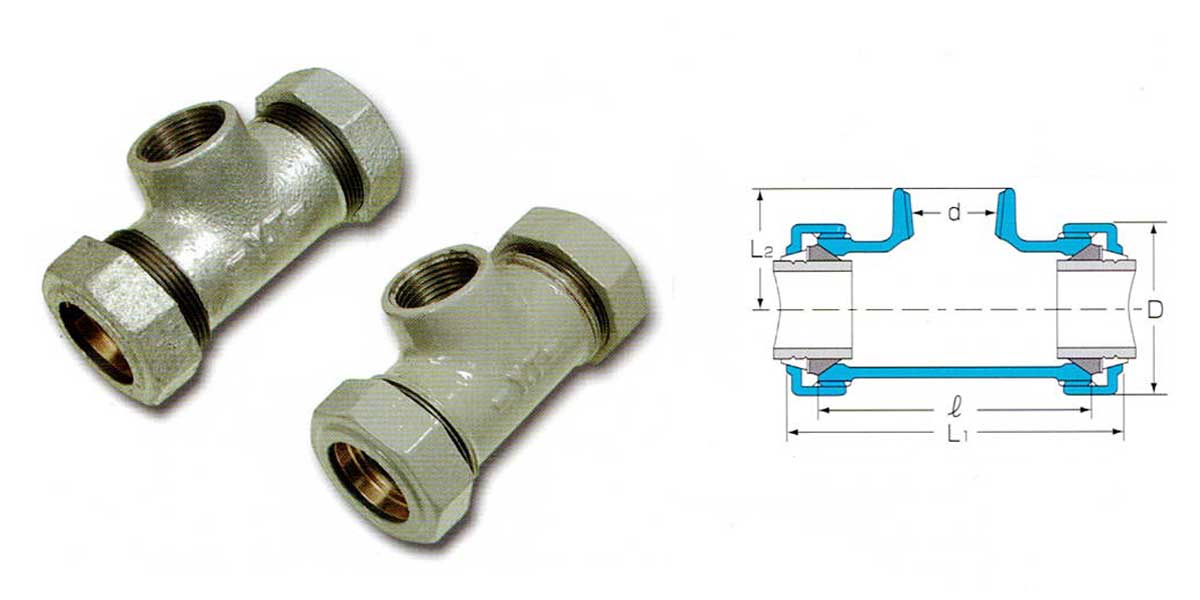

YT-NT（エヌティ）
別名：ネジチーズ

YT-NT（エヌティ）

（単位mm）

横スクロール出来ます

記号	L1	ℓ	L2	D	d	梱包
呼び径	L1	ℓ	L2	D	d	梱包
13	91	73	30	42	PT1/2	50
20	101	83	35	48	PT3/4	40
25	113	93	40	56	PT1	20
30	130	110	48	65	PT11/4	15
40	142	120	55	72	PT11/2	12
50	157	135	60	86	PT2	10
75	204	180	90	122	PT3	4

径違いエヌティー

（単位mm）

横スクロール出来ます

記号	L1	ℓ	L2	D	d	梱包
呼び径	L1	ℓ	L2	D	d	梱包
20×13	93	75	32	48	PT1/2	40
25×13	97	77	36	56	PT1/2	30
25×20	102	82	38	56	PT3/4	30
30×13	105	85	42	65	PT1/2	20
30×20	112	92	44	65	PT3/4	15
30×25	120	100	46	65	PT1	15
40×13	110	90	45	72	PT1/2	15
40×20	115	95	48	72	PT3/4	15

（単位mm）

横スクロール出来ます

記号	L1	ℓ	L2	D	d	梱包
呼び径	L1	ℓ	L2	D	d	梱包
40×25	112	100	50	72	PT1	12
40×30	130	108	54	72	PT11/4	12
50×13	117	97	49	86	PT1/2	15
50×20	122	102	51	86	PT3/4	15
50×25	132	110	53	86	PT1	15
50×30	139	117	56	86	PT11/4	15
50×40	145	124	56	86	PT11/2	12
75×50	173	150	85	122	PT2	4

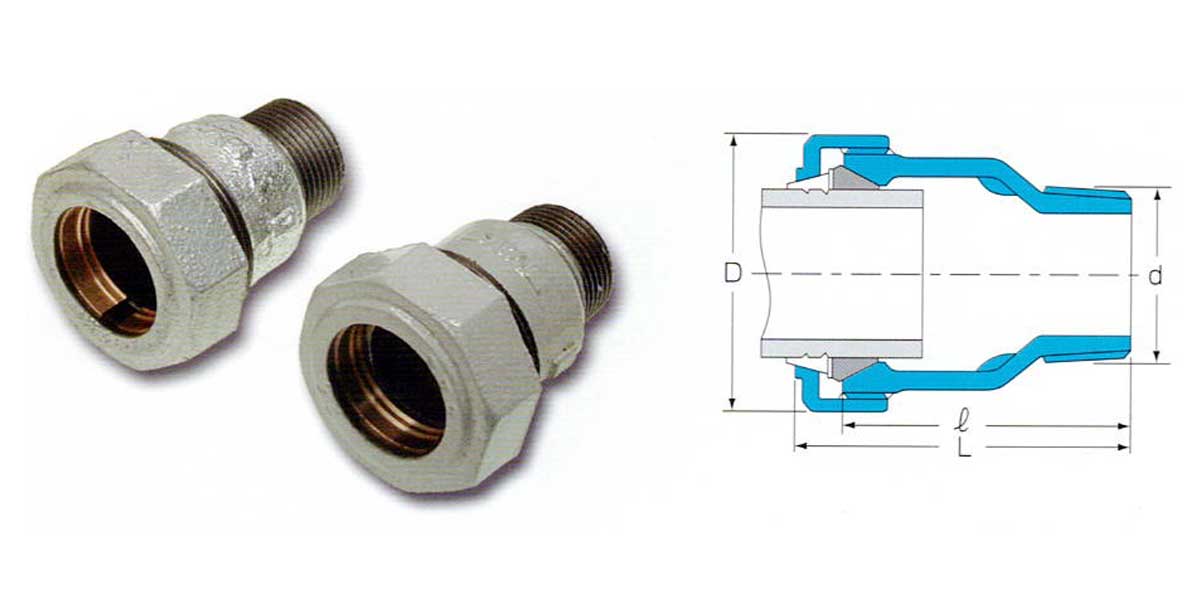

YT-AP（アダプター）
別名：バルブソケット

YT-AP（アダプター）

（単位mm）

横スクロール出来ます

記号	L	ℓ	D	D	梱包
呼び径	L	ℓ	D	D	梱包
13	61	52	42	PT1/2	100
20	63	54	48	PT3/4	60
25	69	59	56	PT1	50
30	72	62	65	PT11/4	40
40	75	64	72	PT11/2	30
50	85	74	86	PT2	25
65	99	90	110	PT21/2	12
75	105	93	122	PT3	10

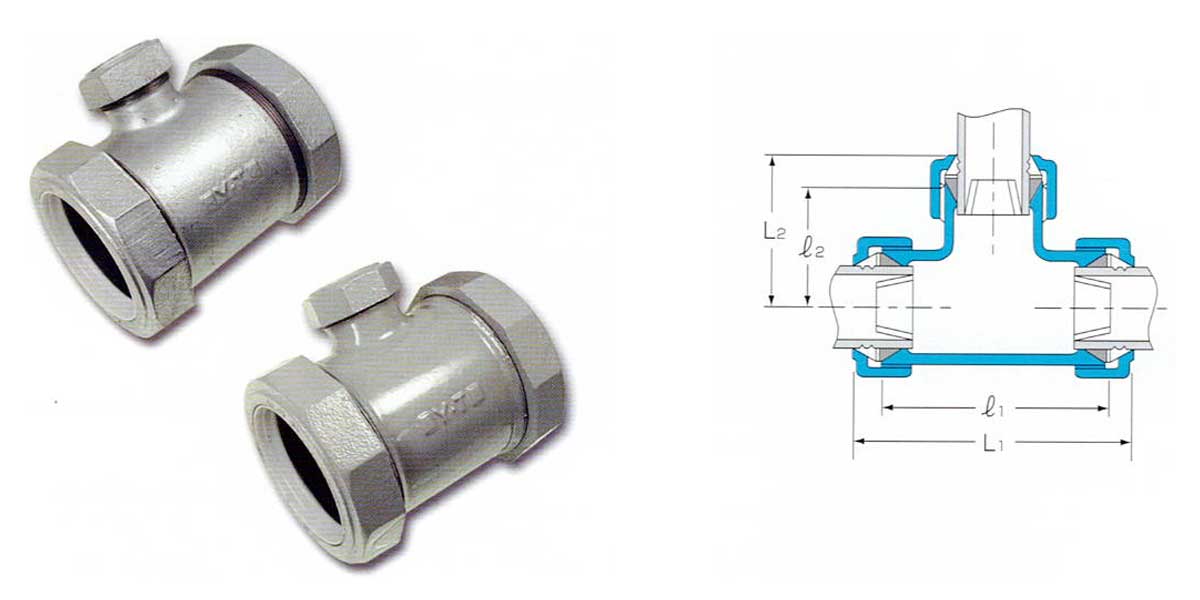

YT-T（チーズ）

YT-T（チーズ）

（単位mm）

横スクロール出来ます

記号	L1	ℓ1	L2	ℓ2	梱包
呼び径	L1	ℓ1	L2	ℓ2	梱包
75×13	136	112	89	77	6
75×20	142	118	90	78	6
75×25	149	125	92	80	6
75×30	154	130	97	85	4
75×40	164	140	99	87	4
75×50	174	150	102	90	4

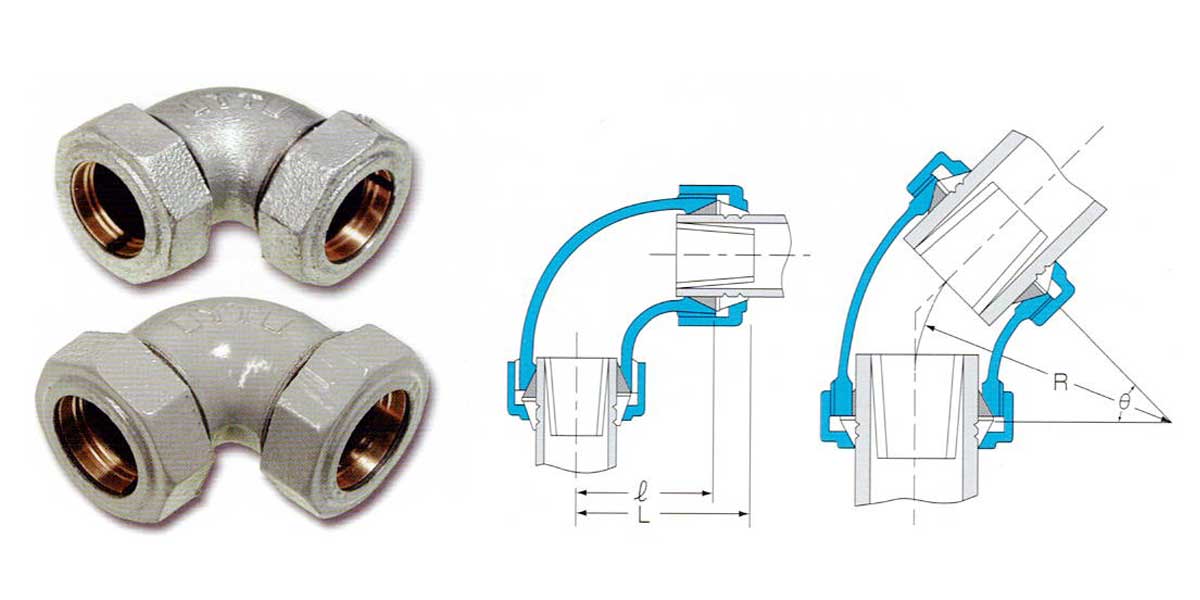

YT-L（エルボ）90°、45°

YT-L（エルボ）90°、45°

L90°（単位mm）

記号	L	ℓ	梱包
呼び径	L	ℓ	梱包
13	45	36	60
20	49	40	40
25	55	46	30
30	63	53	20
40	69	58	15
50	82	71	12
75	112	100	4

L45°（単位mm）

記号	R	Ø	梱包
呼び径	R	Ø	梱包
75	135	45°	4
